1. 双工位无应力切割。
2. MARK点精准定位。
3. 进口视觉彩色高清工业相机,自动摄像。
4. 进口高速电主轴。
5 双工位高效切割。
6.与其他自动化设备配合，实现无人智能化"PCBA线路板"分板一体化。适用范围：广泛应用于电脑数码、汽车行业、3C数码/家电等行业应用。切割效率高、稳定性强、安全性高、长期稳定使用，是一款高品质，高性价比的全新理念分板机。
7.WIN7系统，中英文界面
8.操作简单快捷
9.定位准确，编程时间短
10.三级登录权限
|
工作模式 |
在线式 |
|
工作台数量 |
双工位360度旋转 |
|
切割尺寸 |
350*350mm 双平台 |
|
轴控制方式 |
PC工业电脑 |
|
马达驱动方式 |
交流无刷伺服马达 |
|
人机操作及数据储存 |
PC系统 |
|
切割速度(可调) |
0~100mm/s |
|
主轴转速 |
20000-60000rpm |
|
机台重复精度 |
±0.02mm |
|
切割精度 |
±0.02mm |
|
PCB最大厚度 |
3.5mm |
|
主机电压 |
220V 50HZ 1P |
|
主机功率 |
5 KVA |
|
集尘方式 |
上集尘 |
|
集尘机电压 |
380V 50HZ 3P |
|
工作气压 |
0.4-0.6mpa |
|

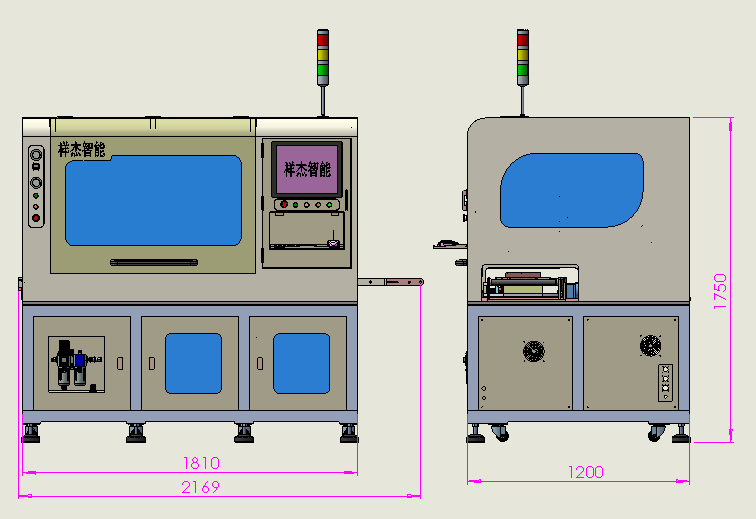

机台尺寸 |
L2200*W1200*H2200mm |
|
重量 |
765kg |
WIN7系统，中英文界面
操作简单快捷
定位准确，编程时间短
三级登录权限
Mark定位补正系统
可使换线及更换治具更简洁精准，并能有效防止在线生产时板未摆放到位，或者混料而产生切坏产 品。由于贵司产品可能有双面加工可能，标准的MARK点只有一侧,所以补正动作必不可缺,而可使用的Mark点，通常形状不规则，外形不规则；容易出现报错或者补偿偏移，根据前期的经验我司通过采用智能相机升级算法，和特殊光源，大幅提高识别通过率和补偿精度。
视觉系统
高像素彩色数字相机及大倍率镜头，可辅助程式示教及编辑模拟功能。自动MARK定位辅正系统。
产品中转平台
双平台模组式伺服控制系统，具有极高的稳定性，切割精度可达士0.01mm ,满足各种切割需求，保证生产品质。

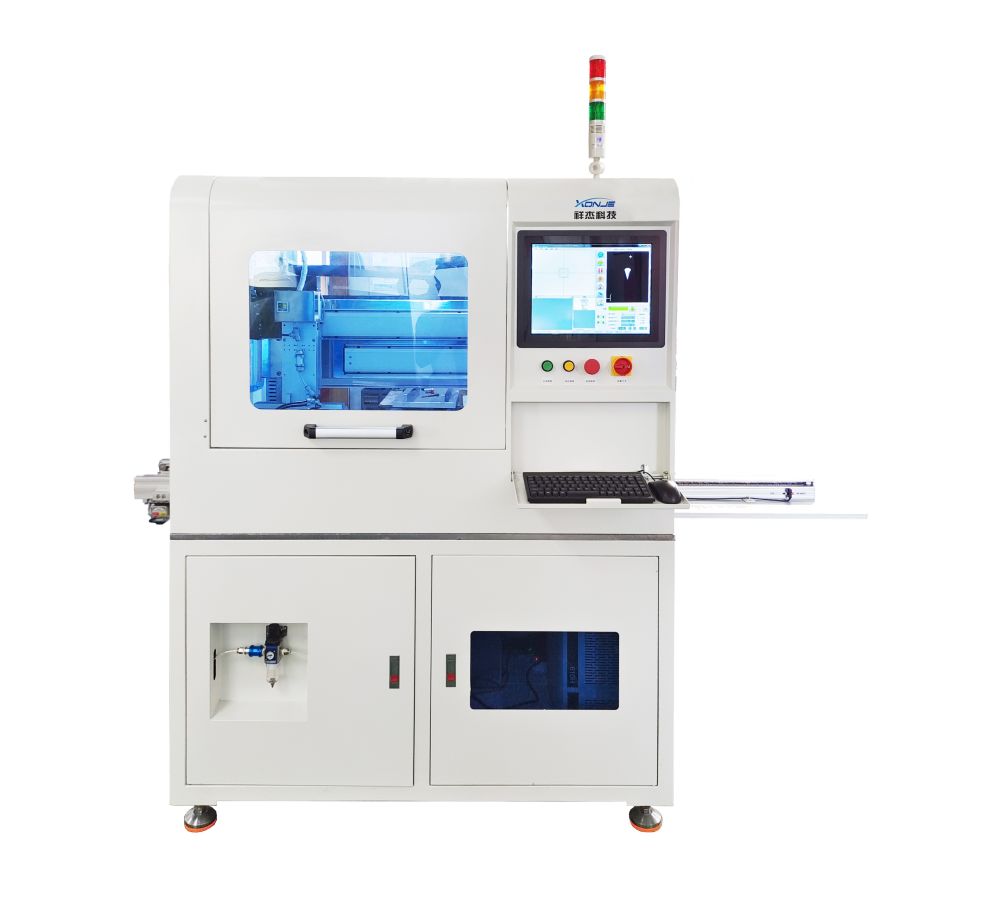

全自动在线视觉锯片分板机生产线
